СХЕМЫ ПОДКЛЮЧЕНИЙ

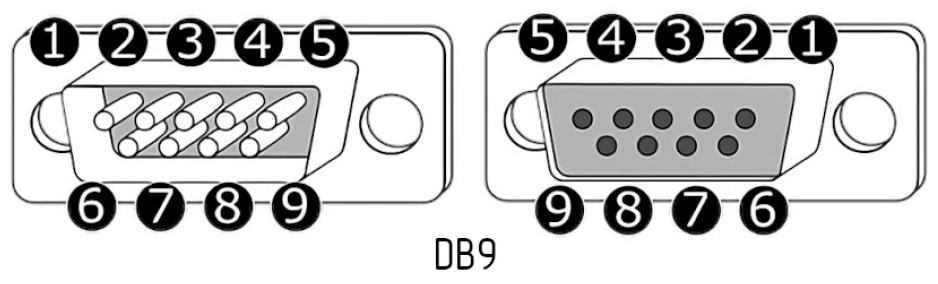

Цоколевка со стороны контактов
|

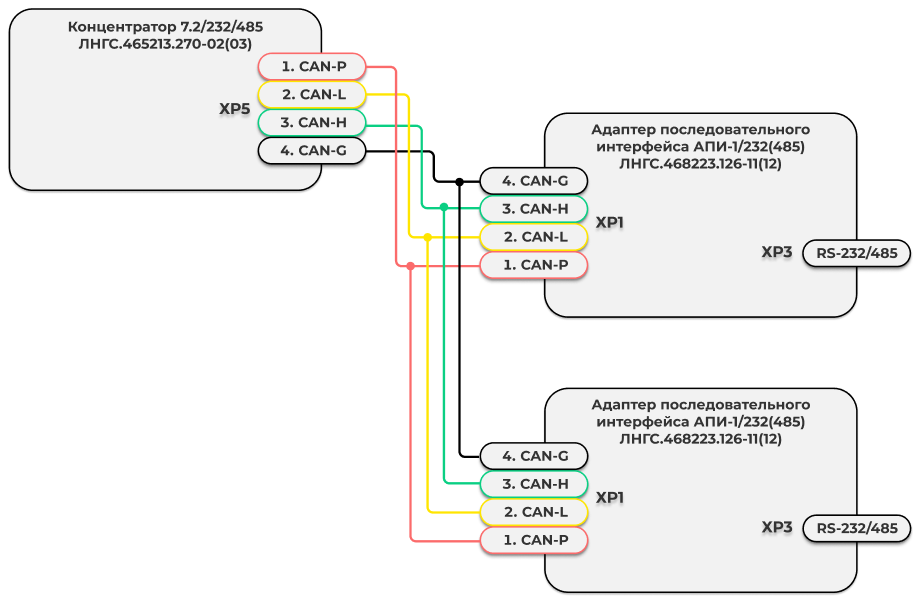

Схема соединения АПИ-1 с Концентратором
|

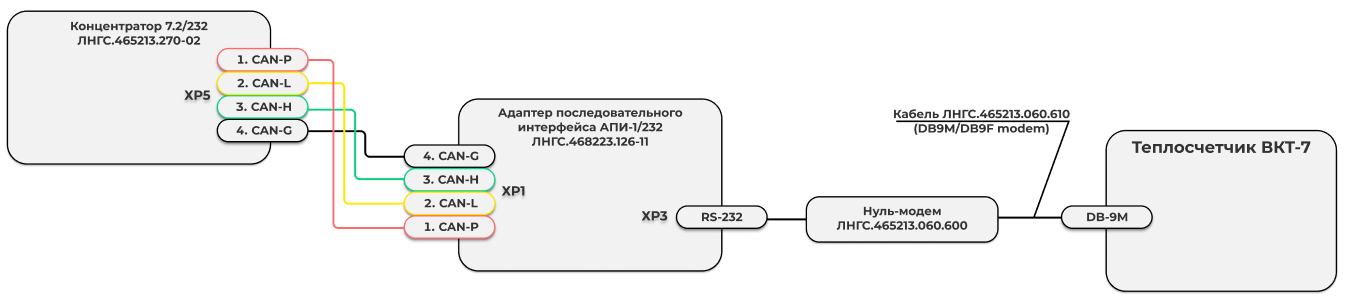

Подключение теплосчетчик ВКТ-7 по интерфейсу RS-232
|

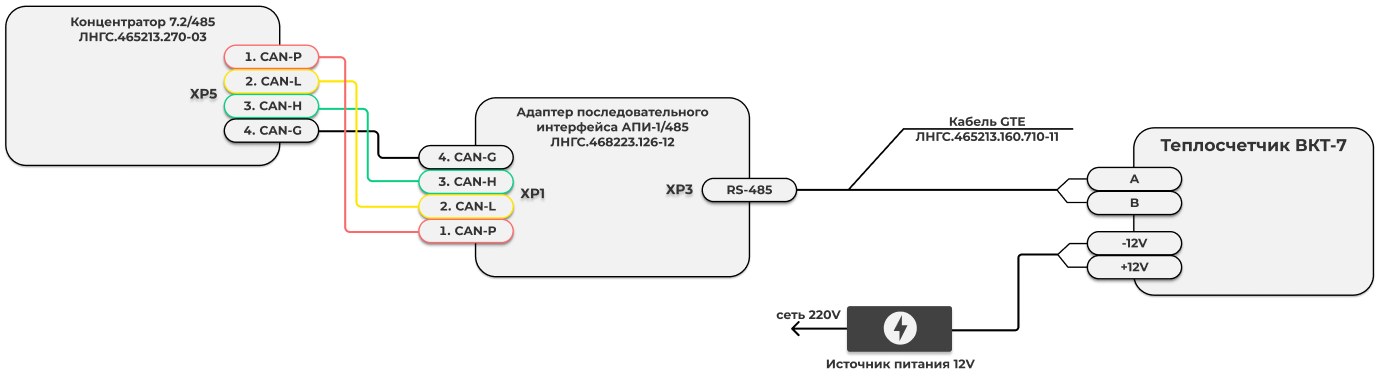

Подключение теплосчетчика ВКТ-7 по интерфейсу RS-485
|

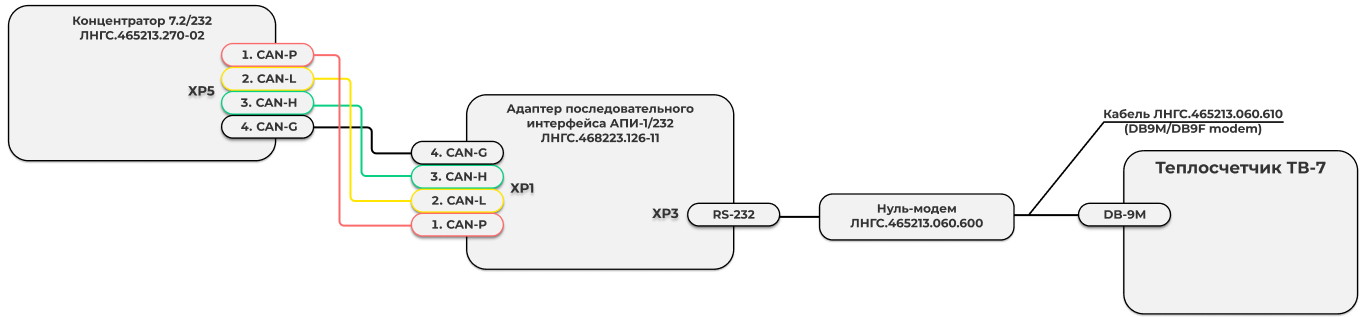

Подключение теплосчетчика ВТ-7 по интерфейсу RS-232
|

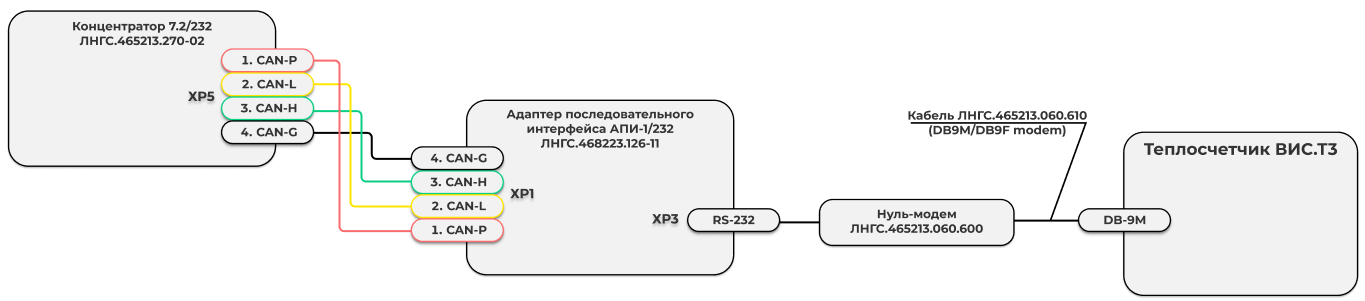

Подключение теплосчетчика ВИС.Т3 по интерфейсу RS-232
|

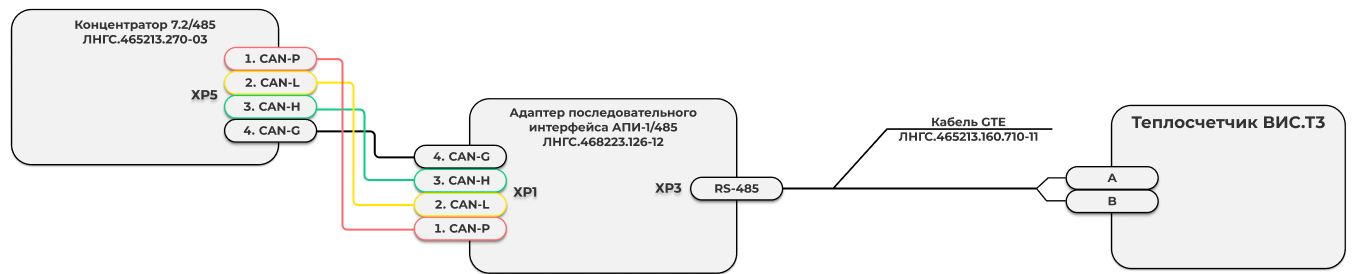

Подключение теплосчетчика ВИС.Т3 по интерфейсу RS-485
|
Примечание
– В базовой конфигурации прибор оборудован одним портом COM1 стандарта RS-232 (RS485 для отдельных исполнений)
– При использовании интерфейса RS-485, возможно потребуется установка согласующего резистора на линии (см. руководство по эксплуатации на счетчик)
|

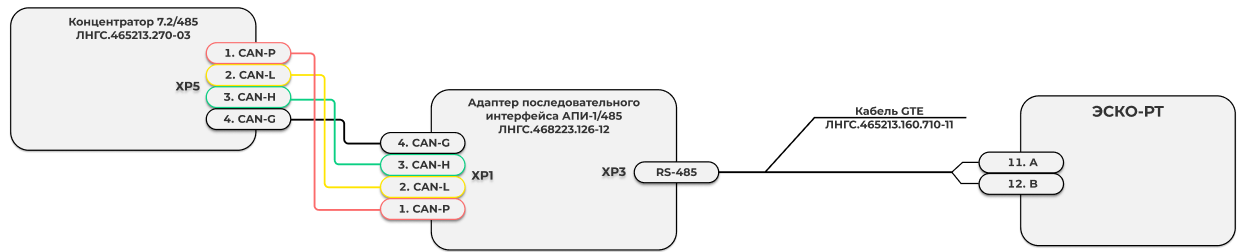

Подклчюение прибора ЭСКО-РТ по интерфейсу RS-485
|

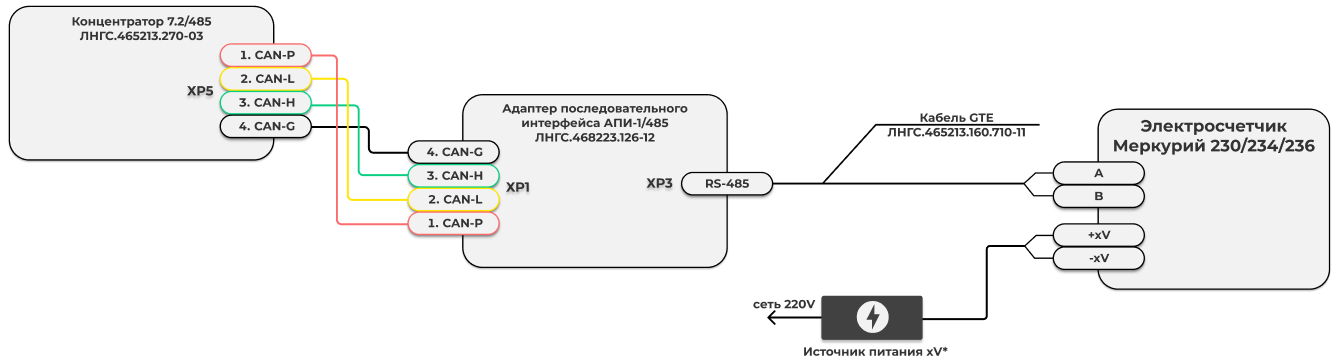

Схема подключения электросчетчика «Меркурий 230/234/236» по интерфейсу RS-485
|
Примечание
– В базовой конфигурации прибор оборудован одним портом COM1 стандарта RS-232 (RS485 для отдельных исполнений)
– При использовании интерфейса RS-485, возможно потребуется установка согласующего резистора на линии (см. руководство по эксплуатации на счетчик)
|
Схема подключения электросчетчика СЕ-301 по интерфейсу RS485
|
Схема подключения электросчетчика ЦЭ-6822 по интерфейсу RS485
|
Схема подключения электросчетчика ПСЧЗТА.07 по интерфейсу RS485
|
Схема подключения счетчика импульсов «Пульсар» по интерфейсу RS485
|
Схема подключения теплосчетчика Карат-307 по интерфейсу RS485
|
Схема подключения теплосчетчика Карат-307 по интерфейсу RS485
|
