РЕЖИМ СВЯЗИ С ОБСЛУЖИВАЮЩИМ ПЕРСОНАЛОМ
×

РЕЖИМ СВЯЗИ С ОБСЛУЖИВАЮЩИМ ПЕРСОНАЛОМ


     Данный режим работы предназначен для ведения переговорной связи с диспетчером через Лифтовой блок / Концентратор.

Настройка режима работы

1. Установите каждому АПУ-2Н уникальный адрес на шине CAN.
2. Подключите АПУ-2Н к шине CAN.
3. Для подключения «Терминатор» необходимости установите DIP-переключатель «8» в положение «1». («Терминатор» подключается только на оконечных устройствах шины СAN).


4. Для подключения дополнительной/дублирующей кнопки «Вызов» на вход IN5 (расположенной на АПУ-2Н), необходимо активировать «особый режим». Для этого переключите DIP-переключатель «7» в положение «1» .



Особенности работы

1. При нажатии кнопки «Вызов» (удержать не менее 1,5 сек.) на АПУ-2Н, раздастся звуковое оповещение о запросе на установление переговорной связи с диспетчером.
2. При наличии связи Диспетчерской с Лифтовым блоком / Концентратором раздадутся длинные телефонные гудки. При отсутствии связи Диспетчерской с ЛБ / Концентратором воспроизведутся короткие телефонные гудки.
3. Максимальное время сеанса ГГС ограничено 3 минутами.
4. Направление ГГС задает ДИСПЕТЧЕР:
   НАЖАЛИ левый CTRL –> ГОВОРИТЕ
   ОТПУСТИЛИ левый CTRL –> СЛУШАЕТЕ

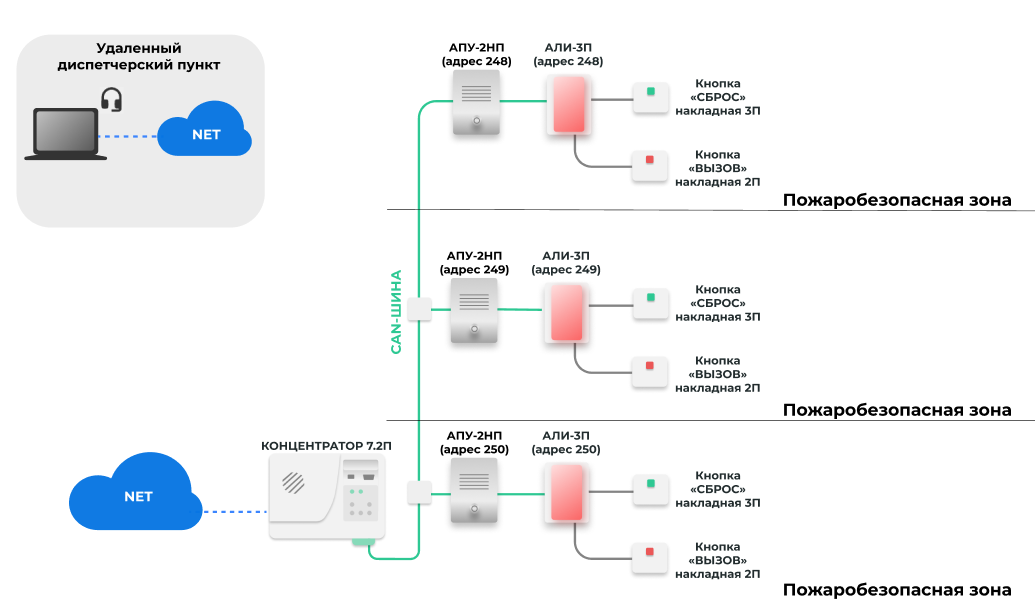

Типовая схема подключения
