СХЕМЫ ПОДКЛЮЧЕНИЙ
Примечание
– Провод (LED R) – внешнее управление красным светодиодом считывателя. Для управлением красный светодиодом воспользуйтесь руководством по эксплуатации на соответствующий считыватель.
– При подключении режима Dallas должна обеспечиваться эмуляция DS1990A.
|
Подключение ПКД к Лифтовому блоку/Концентратору
|
ВНИМАНИЕ
– ПИТАНИЕ ПКД ОСУЩЕСТВЛЯЕТСЯ ОТ ШИНЫ CAN (разъем ХР1)
|
Общая схема подключения считывателей по интерфейсу Dallas |
Общая схема подключения считывателей по интерфейсу Wiegand |
Подключение считывателя CP-Z2M
|
Подключение считывателя CP-Z2L
|
Подключение считывателя QR–X–2/QR–X–3
|
Подключение считывателя Matrix III E–H
|
Подключение считывателя Matrix III MF–I
|
Подключение считывателя CTV-KR10EM WF
|
Подключение считывателя SE310KW WIFI
|
Подключение считывателя ST-PR170EK
|
Подключение считывателя Matrix-VII/Matrix-IV EH
|
Допустимая длина кода зависит от выходного интерфейса:
– Wiegand-26 - от 1 до 6
– iButton (Dallas Touch Memory) от 1 до 12 цифр
Подключение считывателя ST-PR140MK
|
Подключение ПКД к устройству сбора информации
|
Подключение датчика
«Пожарная опасность» |

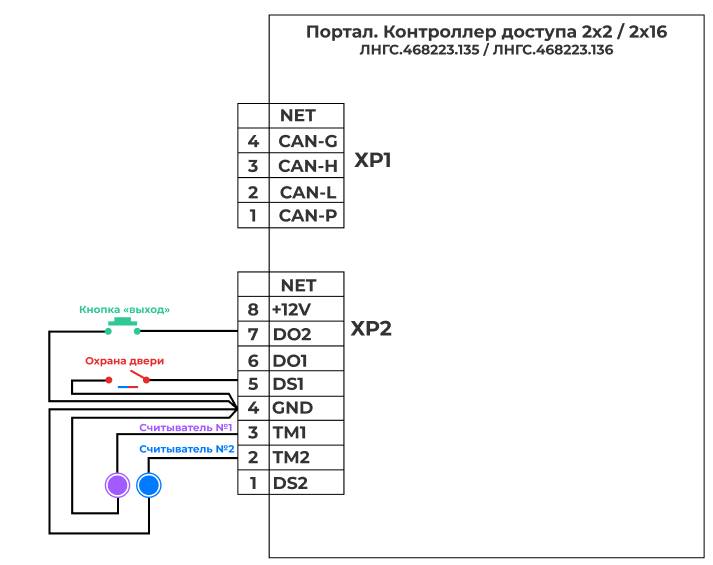

Подключение контактного считывателя
|

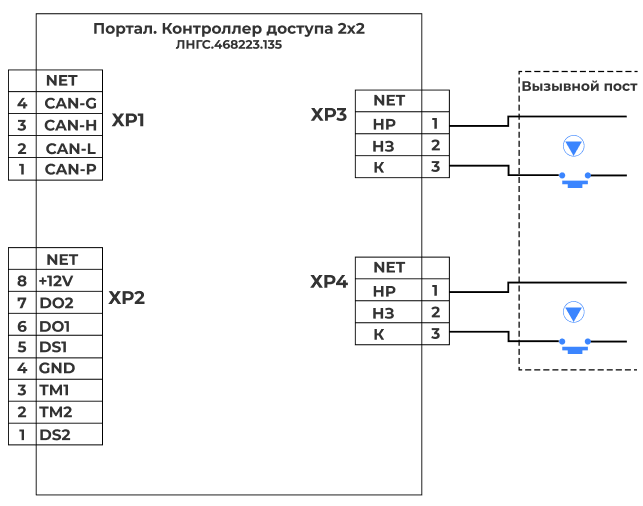

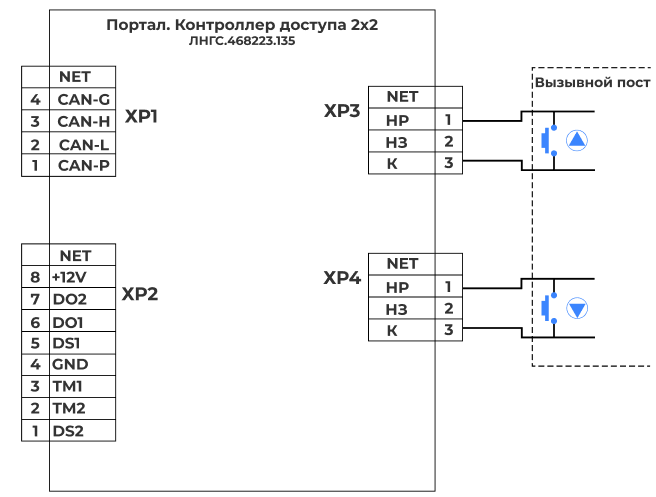

Подключение к ПКД2х2 вызывного поста
|
