ЭЛЕМЕНТЫ УПРАВЛЕНИЯ (ЭУ)
Типы ЭУ
|
1. Дискретный вход
2. Триггерный дискретный вход
3. Телеуправление
4. Телеуправление с обратной связью
5. Логическое правило
6. ГГС
7. Считыватель ключей
8. Камера наблюдения
9. Данные лифта
10. Аналоговые данные
11. Шлейфовый датчик
12. Триггерный шлейфовый датчик
13. Видео вызов
14. ModBUS данные
15. Отображение групп ЭУ
Не смотря на большое разнообразие типов ЭУ, а также их различных настроечных параметров, они имеют единый интерфейс и общие свойства.

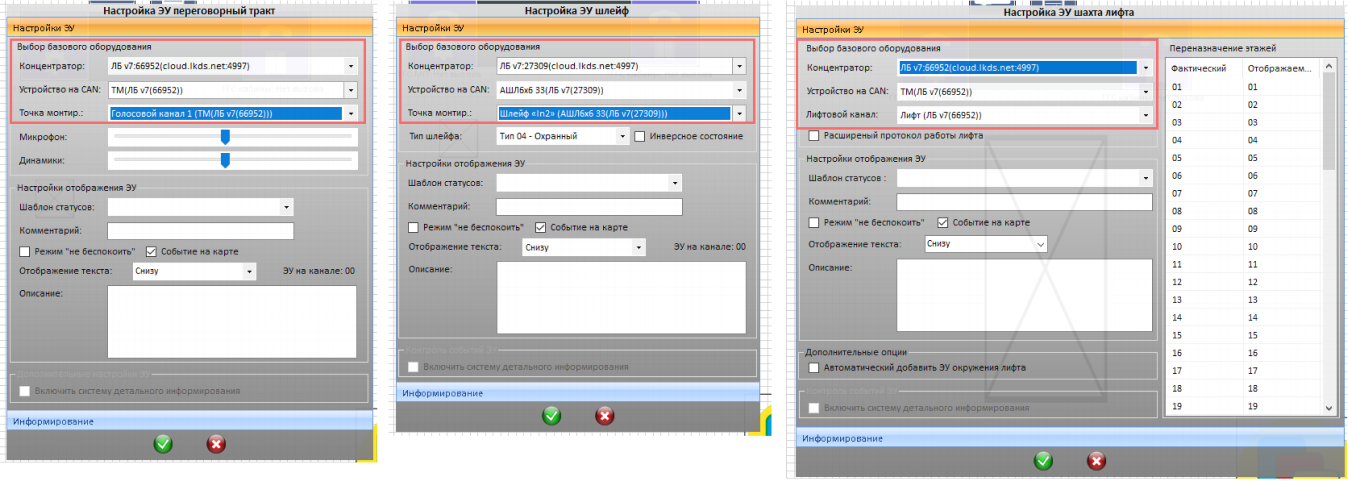

Выбор базового оборудования
|
«Концентратор» – идентификатор концентратора или лифтового блока, к которому подключено устройство по шине CAN
«Устройство на CAN» – наименование добавляемого устройства и его адрес на шине CAN
«Точка монтирования» – вход(сухой контакт)/выход(OUT, шлейф)/голосовой канал, который будет отображаться в создаваемом ЭУ

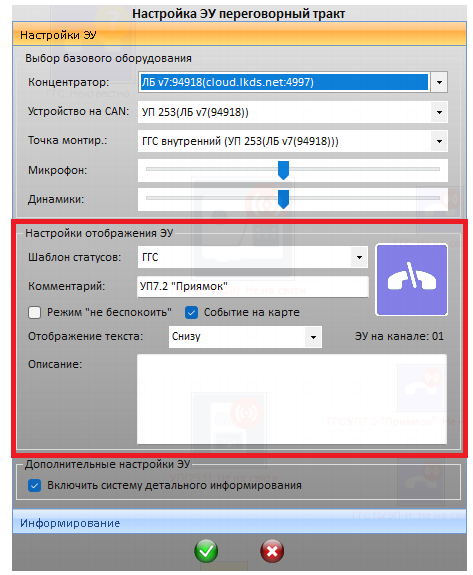

Настройки отображения ЭУ
|
«Шаблон статусов» – выбор иконки отображения ЭУ. При необходимости добавить иконку, которой нет в существующих шаблонах, просьба обращаться в тех.поддержку, на почту: techno@lkds.ru
«Комментарий» – дополнительная, произвольная подпись ЭУ
«Режим не беспокоить» – при установленном флажке, изменения состояний ЭУ не отображаются ни на общей карте, ни в панели дома
«Событие на карте» – при установленном флажке, иконка элемента управления, в панели дома, отображает текущее состояние ЭУ (мерцанием и звуковой сигнализацией)
«Отображение текста» – месторасположение комментария для настраиваемого ЭУ
«Описание» – дополнительная информация, которая доступна только в режиме редактирования ЭУ.
Типы состояний ЭУ
|

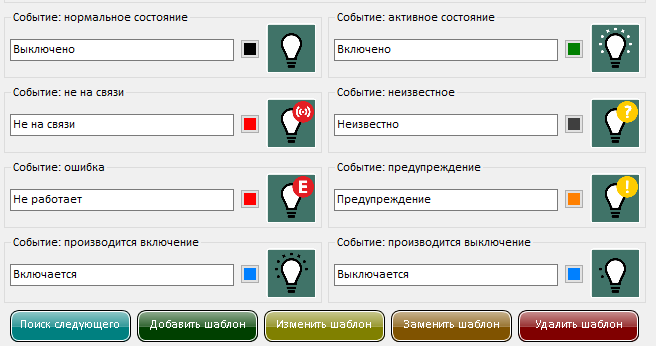

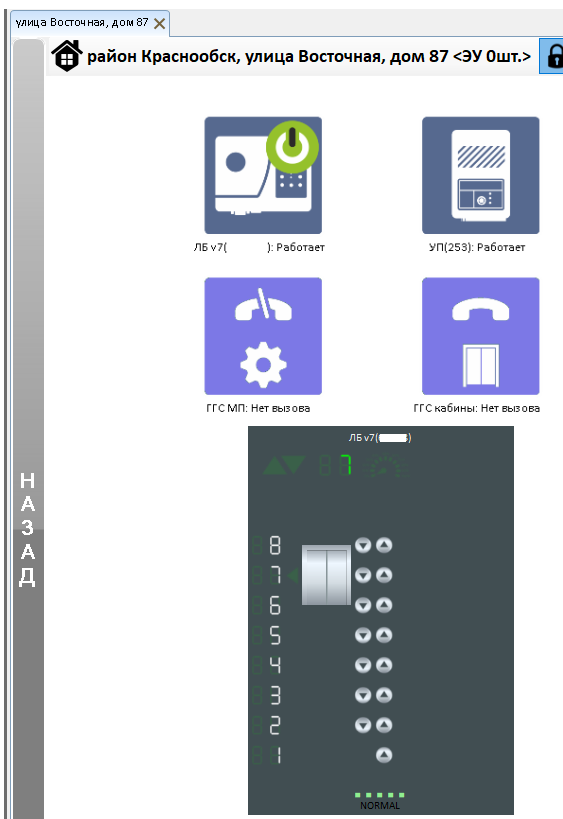

Для каждого типа ЭУ имеются стандартные шаблоны отображения его состояния в панели дома.
Шаблон содержит описание каждого состояния ЭУ в виде наименования, цвета и изображения иконки (возможно анимированное GIF).
Интерфейс ПО позволяет создать свои Шаблоны.
Примечание
– После редактирования/удаления предустановленных шаблонов ЭУ, вернуть первоначальный их вид – НЕВОЗМОЖНО.
|
1. Нормальное
2. Активное
3. Не на связи
4. Неизвестное
5. Ошибка
6. Предупреждение
7. Включение
8. Выключение
Дополнительные режимы отображения состояний оборудования и ЭУ
|
Каждое из перечисленных состояний имеет два дополнительных режима отображения:
1. Не просмотрено оператором – состояние, при котором иконка мерцает для привлечения внимания диспетчера
2. Просмотрено оператором – состояние, при котором иконка замирает. После квитирования состояния события (нажатия на мигающую иконку) диспетчером.

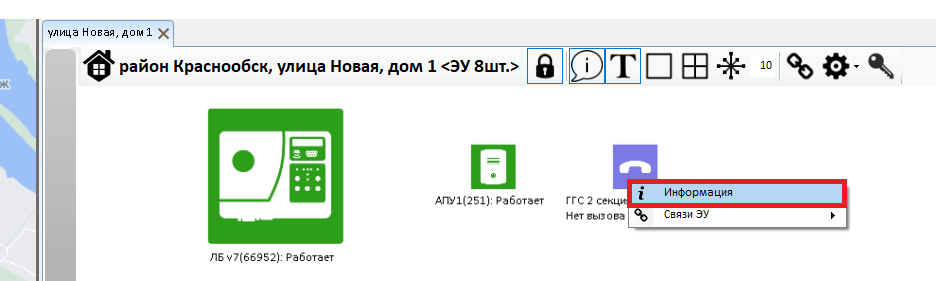

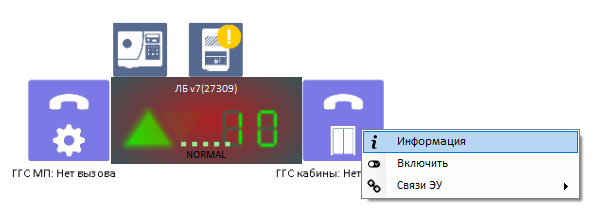

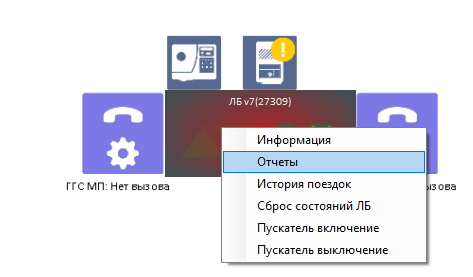

Для взаимодействия с ЭУ нажмите правой кнопкой мыши по ЭУ:
Информация о ЭУ
|
Информационная панель ЭУ зависит от типа ЭУ и может содержать общие сведения о настройках и его состояния.

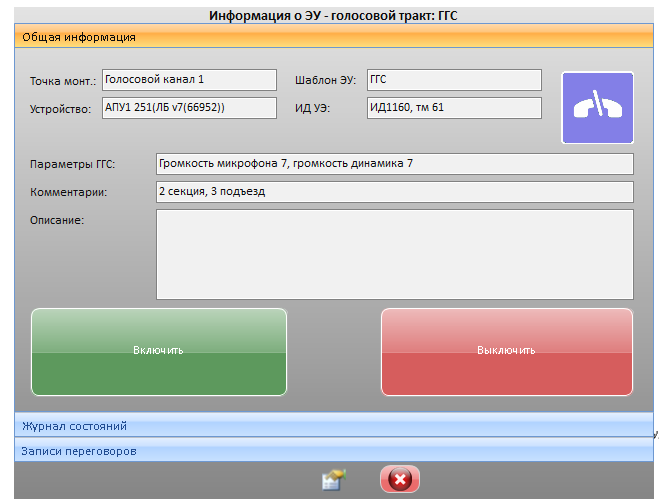

В качестве примера рассмотрим ЭУ «ГГС»
ОБЩАЯ ИНФОРМАЦИЯ
Отображает устройство, к которому данный ЭУ привязан, текущее состояние ЭУ и управление ЭУ.
Кнопки «Включить»/«Выключить» позволяет взаимодействовать с ЭУ (Вкл/выкл. голосовую связь)

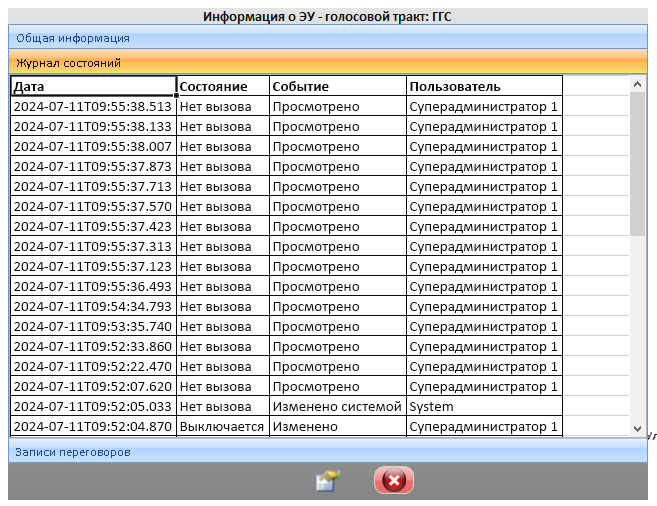

ЖУРНАЛ СОСТОЯНИЙ
Отображает дату и время изменения состояния элемента управления и действия пользователя по отношению к этому ЭУ

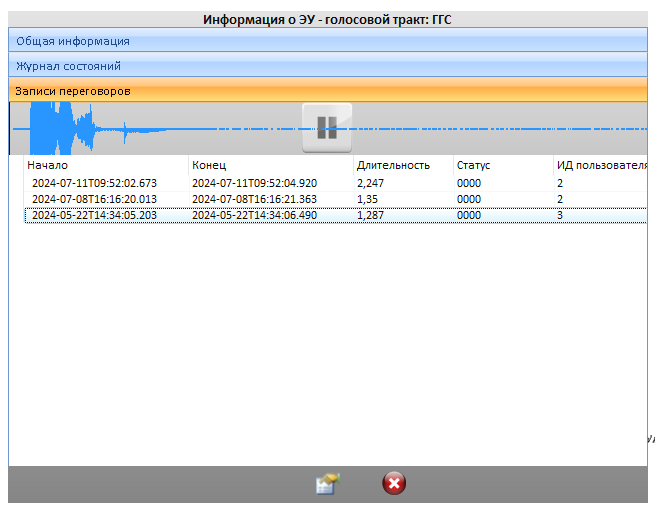

ЗАПИСИ ПЕРЕГОВОРОВ
Отображает список файлов с записями переговоров диспетчера
Примечание
– Доступно только для ЭУ ГГС
|

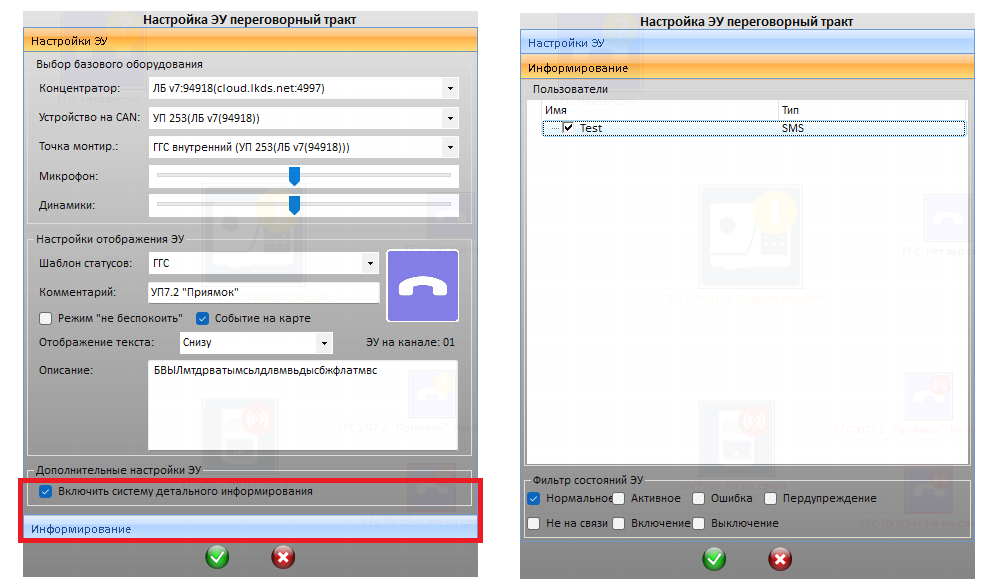

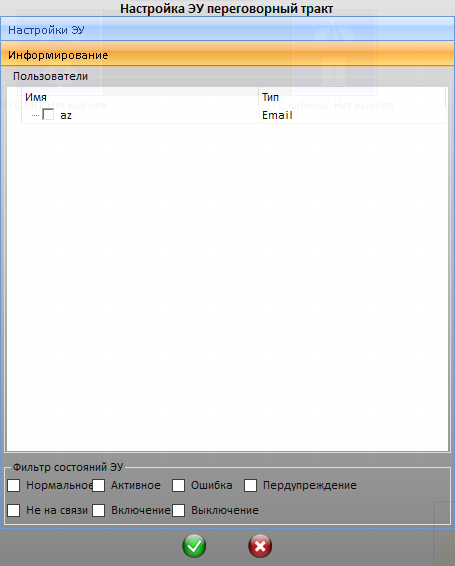

Информирование
|
Позволяет настроить отправку уведомлений о изменении событий пользователю в сторонние системы, по SMS/E-mail/Websocket
Для активации данной функции, потребуется установить соответствующее разрешение – «Включить систему детального информирования»
После соответствующей настройки уведомлений на сервере, отобразится список «пользователей» и способы отправки уведомлений.
Для каждого Пользователя можно назначить разные типы (SMS/E-mail/Websocket) используемых уведомлений.
Примечание
|
Подробная инструкция по конфигурированию вебсокета расположена в папке: Х:\LKDS\SmartHouse\Docs, файл «SmartHouseWebSocket»

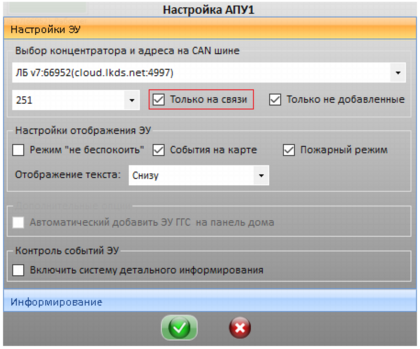

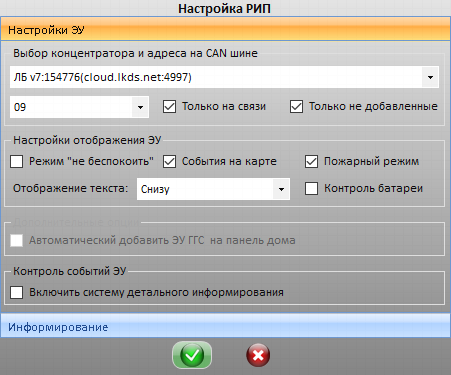

Пожарный режим
|

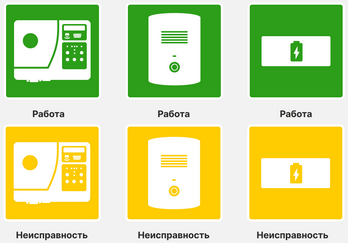

Иконка устройств, в зависимости от типа события, отображается двумя цветами:
зеленый – режим нормальной работы (штатный режим, питание от основного источника питания);
желтый – режим неисправность (неисправность линии связи, переключение РИП/РИП24 с основного электропитания на резервное).
Примечание
– При использовании КПУП «ОБЬ» ОБЯЗАТЕЛЬНО использование «Пожарного режима» для иконок ЭУ (АПУ-2НП, Концентратора 7.ХП, РИП24)
|

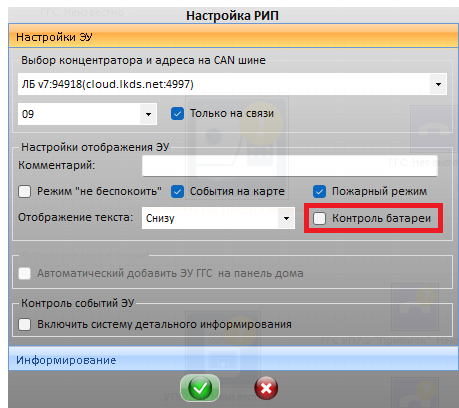

Контроль батареи РИП24
|
Позволяет диспетчеру контролировать состояние АКБ в РИП24
Примечание
– РИП24 обеспечивает основное и резервное электропитание устройств. Предусмотрена система автобалансировки заряда батарей. Осуществляется контроль исправности батарей ПОЭЛЕМЕНТНО (глубокий разряд, перезаряд), контроль выходного тока, напряжения, а также короткого замыкания на выходе.
– РИП стороннего производителя ДОЛЖЕН иметь контрольные выходы типа «сухой контакт» для индикации перехода на питание от АКБ и неисправности РИП в соответствии с разделом 7 ГОСТ Р 53325.
|
