РЕЖИМЫ «0»/«1»
ИНДИКАЦИЯ ВЫЗОВ–ОТВЕТ
(АКТИВНЫЙ/ПАССИВНЫЙ РЕЖИМ)
ИНДИКАЦИЯ ВЫЗОВ–ОТВЕТ
(АКТИВНЫЙ/ПАССИВНЫЙ РЕЖИМ)
Примечание
– Звуковая сигнализация работает в момент Вызова от АПУ-2НП (Мигающего Красного) НЕ БОЛЕЕ 3 минут. Световая индикация, при этом, сохраняется.
– Кнопка накладкая 2П / Кнопка накладкая 3П, Кнопка накладкая П – НЕ ВХОДЯТ в комплект поставки АЛИ-3П.
|
Схемы подключения внешних кнопок «СБРОС»/«ВЫЗОВ»:
АКТИВНЫЙ РЕЖИМ

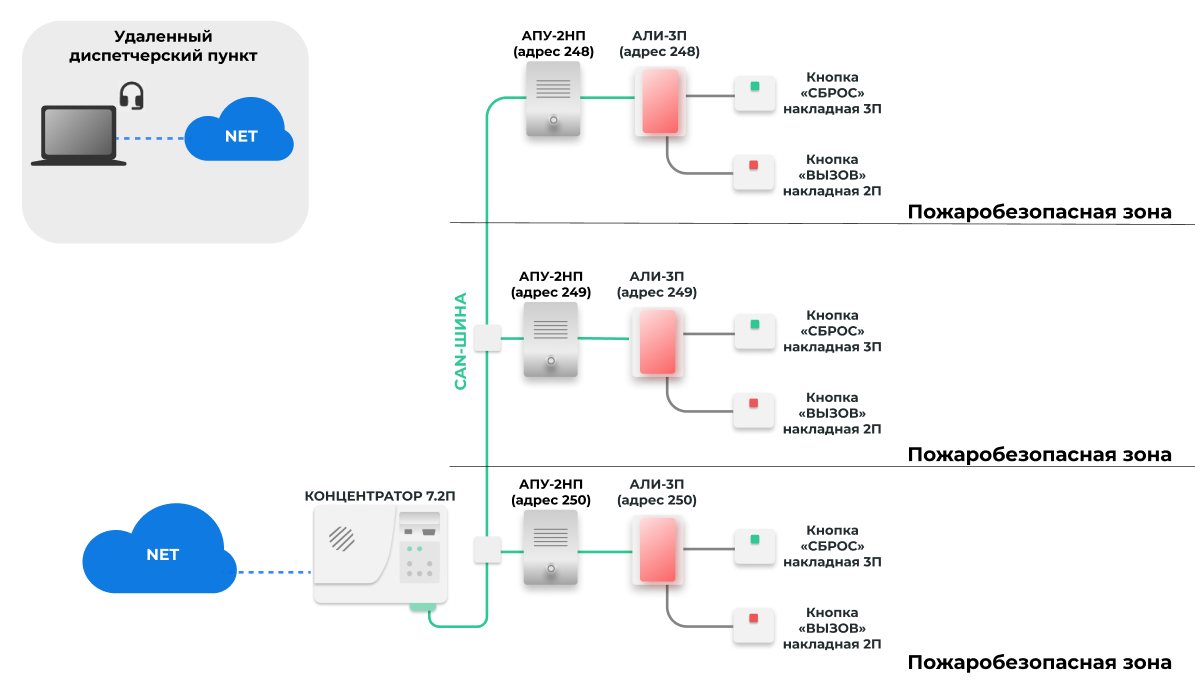

ИМИТАЦИЯ РАБОТЫ АПУ-2НП
|
Режим: 1
Подрежим: 0
Применяется ВНЕ системы КПУП «ОБЬ» (без использования Концентратора 7.ХП). Возможно подключение к ПЛС-1П.
Примечание
– Активный режим работы идентифицирует место вызова персонала и не предполагает громкоговорящую связь персонала с местом вызова
|
В активном режиме работы АЛИ-3П:
− имитирует работу АПУ-2НП для АЛИ-3П в пассивном режиме
− обрабатывает сигналы от кн. «Вызов» и «Сброс» и передаёт информацию об их состоянии по шине CAN другим устройствам
− формирует звуковую и световую сигнализацию
ВАЖНО
– При использовании АЛИ-3П в активном режиме (автономном), необходимо установить терминирующий резистор R=120 Ом. Подключается между CAN_H и CAN_L шины CAN
|
– При нажатии на кнопку «Вызов» подключенной к АЛИ-3П, табло двух АЛИ-3П (с одинаковыми адресами) начнет мигать световой индикацией красного цвета и раздастся звуковая сигнализация (опционально).
– При нажатии 1 раз кнопки «Сброс» подключенной к АЛИ-3П, табло АЛИ-3П начнет мигать световой индикацией зеленого цвета (3 сек). По истечении 3 сек. на табло АЛИ-3П включится световая индикация красного цвета.
– Сброс световой индикации осуществляется с помощью кнопки «Сброс» подключенной к АЛИ-3П или автоматически (по истечении 3-х часов).

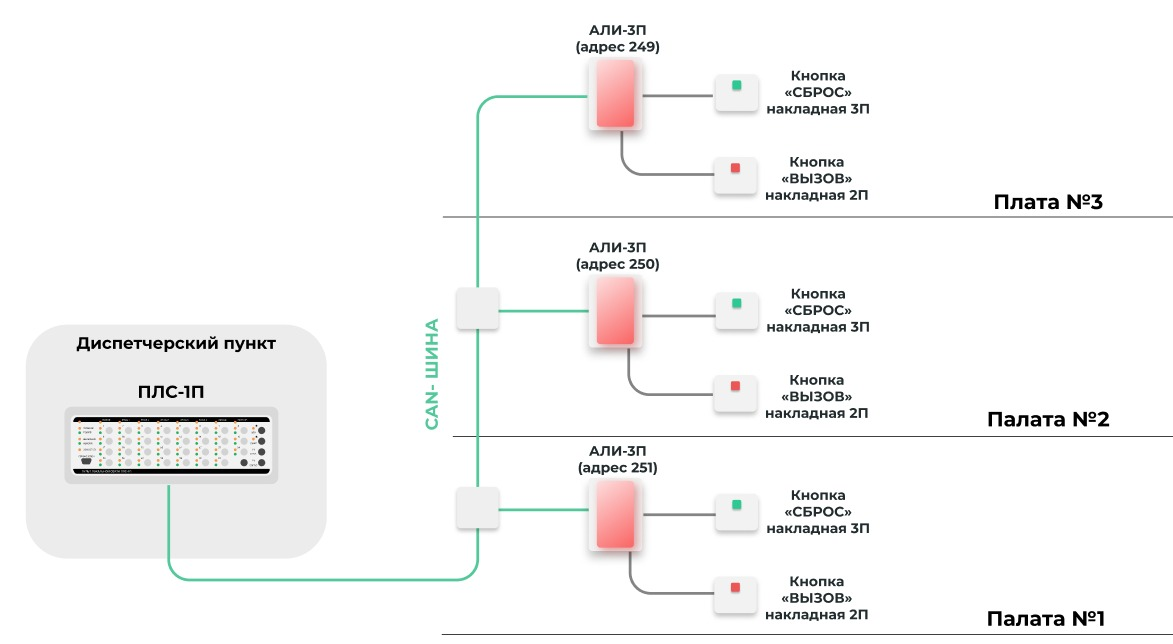

– При нажатии на кнопку «Вызов» подключенной к АЛИ-3П, на табло ПЛС-1П замигает кнопка, соответствующая адресу вызывающего АЛИ-3П
– При нажатии 1 раз кнопки «Сброс» подключенной к АЛИ-3П, табло АЛИ-3П начнет мигать световой индикацией зеленого цвета (3 сек.). По истечении 3 сек. на табло АЛИ-3П включится световая индикация красного цвета.
– Сброс световой индикации табло АЛИ-3П осуществляется с помощью кнопки «Сброс» подключенной к этой АЛИ-3П или после сброса вызова на ПЛС-1П, или автоматически (по истечении 3-х часов).
Примечание
– Если кн. «СБРОС» НЕ ИСПОЛЬЗУЕТСЯ, индикация на табло АЛИ-3П сбросится автоматически, после сброса вызова на ПЛС-1П
|
ПАССИВНЫЙ РЕЖИМ
|

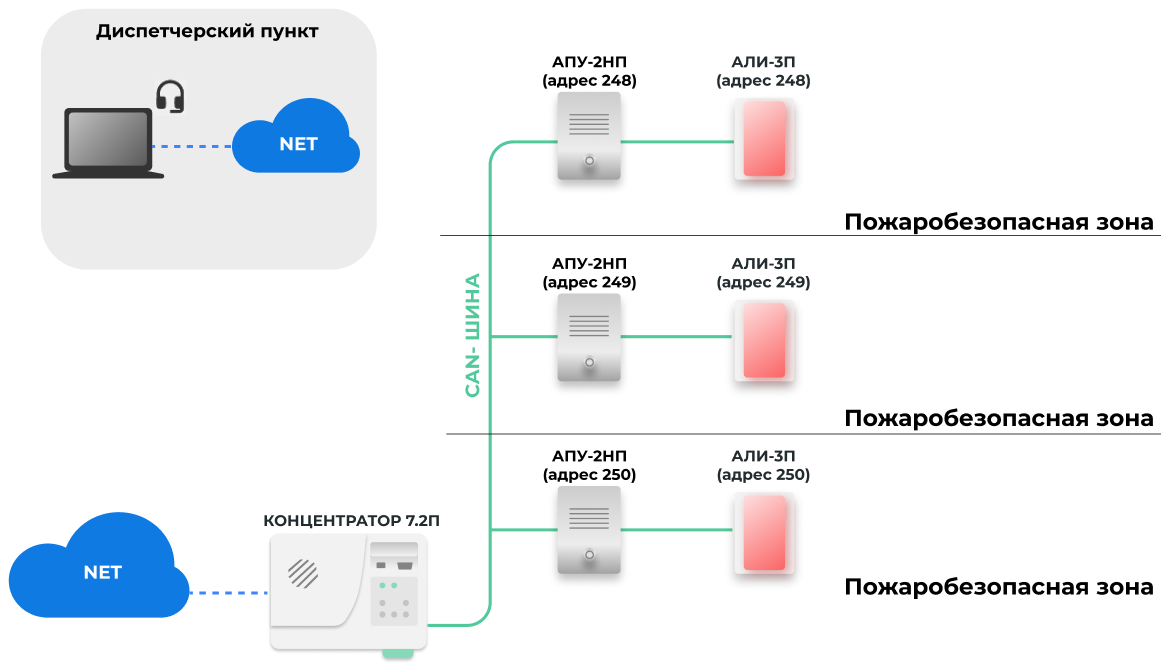

ИНДИКАЦИЯ РАБОТЫ С ВЫБРАННЫМ АПУ-2НП
Режим: 0
Подрежим: 0
Применяется в составе КПУП «ОБЬ» или при совместном использовании с АЛИ-3П в активном режиме (режим «консьерж»).
В пассивном режиме работы АЛИ-3П обеспечивает:
– Контроль шины CAN на наличие устройств с назначенным адресом АПУ-2НП.
– Световую и звуковую индикацию нажатия кнопки «Вызов» соответствующего адреса переговорного устройства (АПУ-2НП).
– Дублирование кнопки «Вызов» соответствующего АПУ-2НП (только при наличии кнопки «Вызов» подключенной к АЛИ-3П).
– Световую индикацию (без звука) при обнаружении состояния «Пожарная опасность».

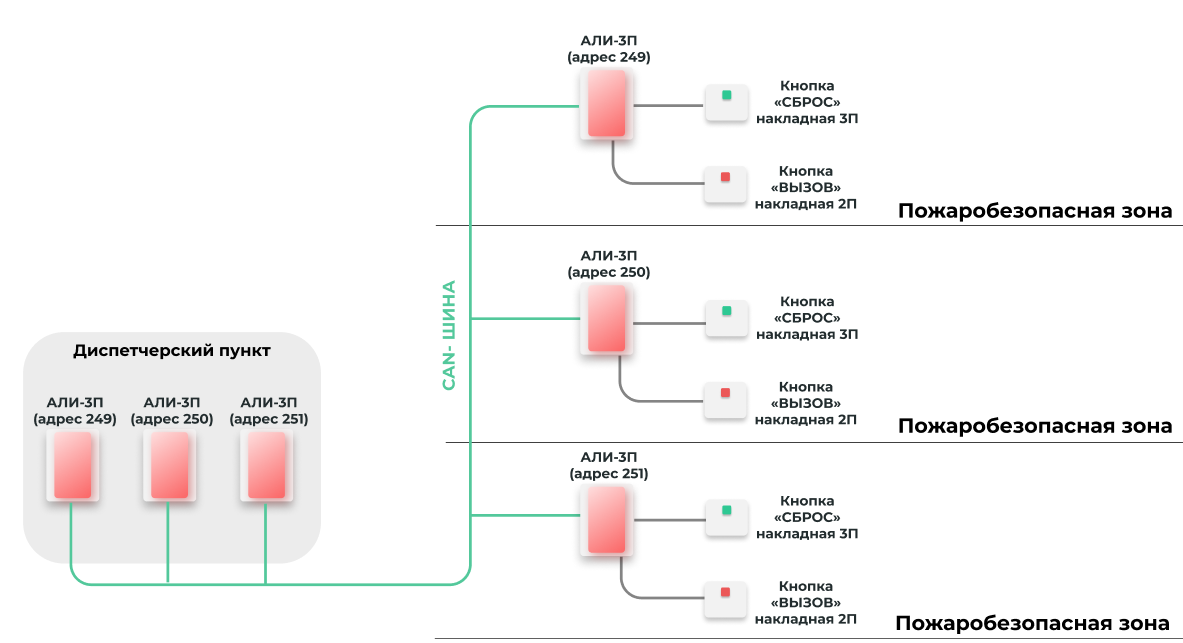

Примечание–Допускается подключение НЕСКОЛЬКИХ АЛИ-3П (не более 3 шт. в пассивном режиме) для отображения состояния ОДНОГО адреса АПУ-2НП |

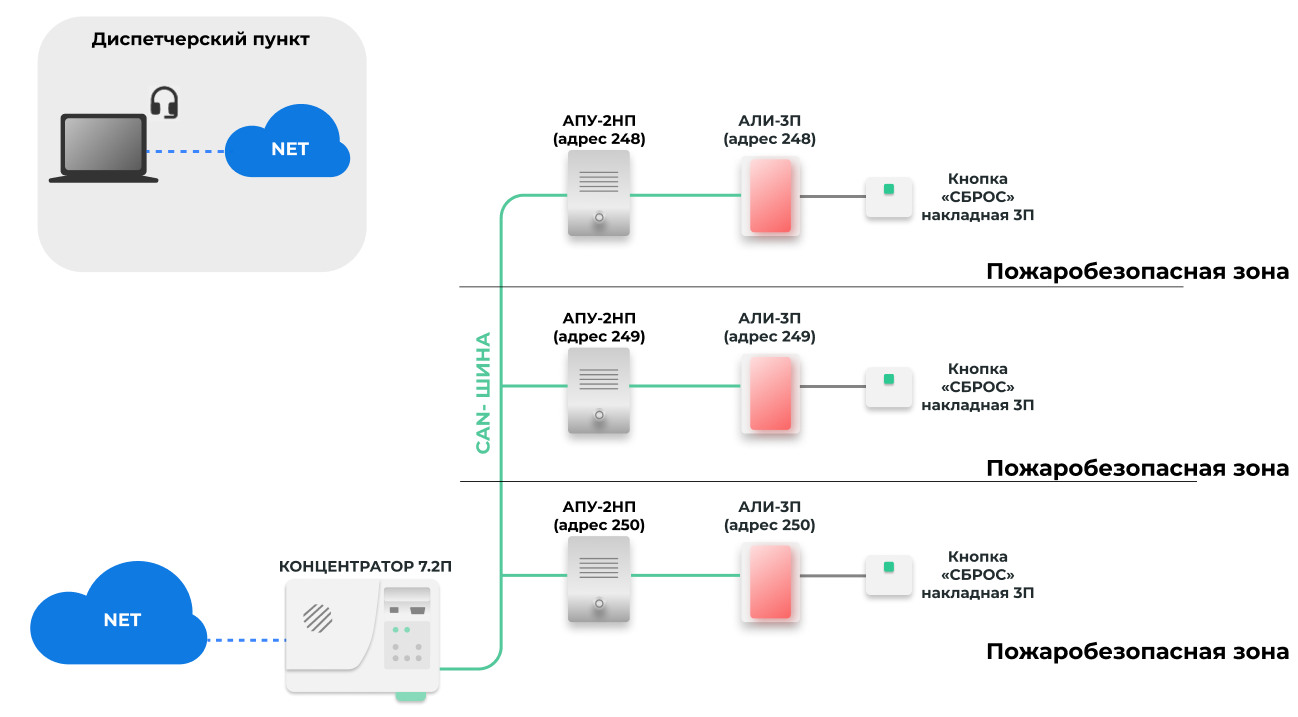

1. С ИСПОЛЬЗОВАНИЕМ КНОПКИ «СБРОС»
– При нажатии на АПУ-2НП кнопки «Вызов», табло АЛИ-3П начнет мигать световой индикацией красного цвета и раздается звуковая сигнализация (опционально).
– При ответе диспетчера (обслуживающего персонала) табло АЛИ-3П загорается зеленым цветом.
– После завершения сеанса переговорной связи с диспетчером, табло АЛИ-3П загорается красным цветом. Сброс световой индикации осуществляется с помощью кнопки «Сброс» подключенной к АЛИ-3П или автоматически (по истечению 3-х часов).
2. БЕЗ ИСПОЛЬЗОВАНИЯ КНОПОК «СБРОС» И «ВЫЗОВ»
– Алгоритм работы отличается от режима с использованием кнопки «Сброс» тем, что индикация на табло АЛИ-3П после завершения переговорной связи отключается автоматически.
3. С ИСПОЛЬЗОВАНИЕМ КНОПОК «СБРОС» и «ВЫЗОВ»
Примечание
– Кнопка «Вызов» подключенная к АЛИ-3П может дублировать нажатие кнопки вызов на переговорном устройстве АПУ-2НП.
|

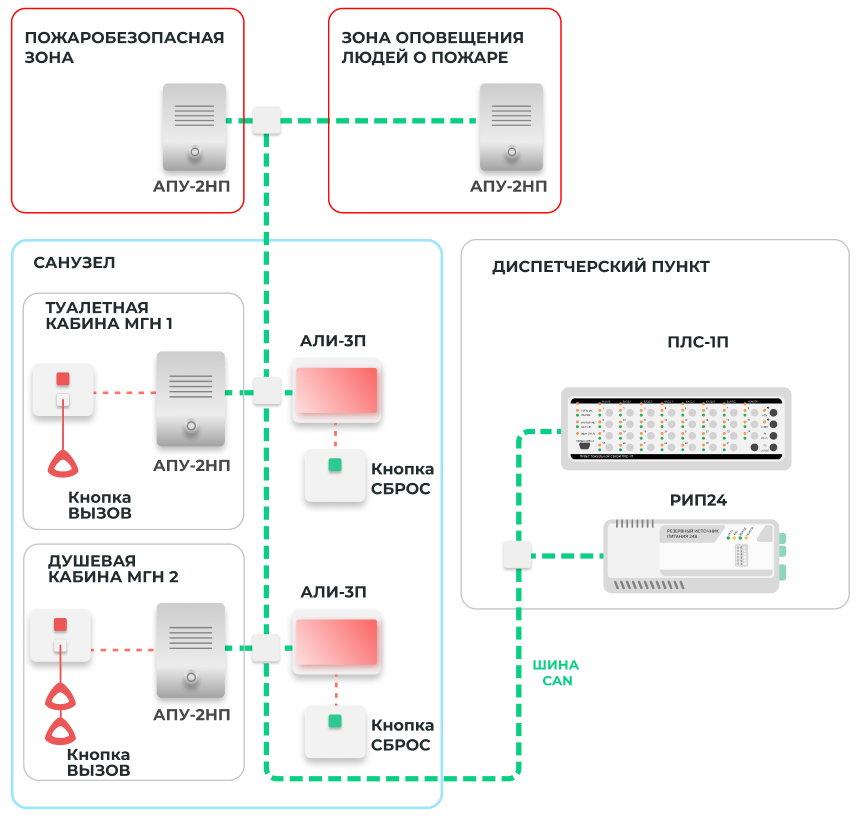

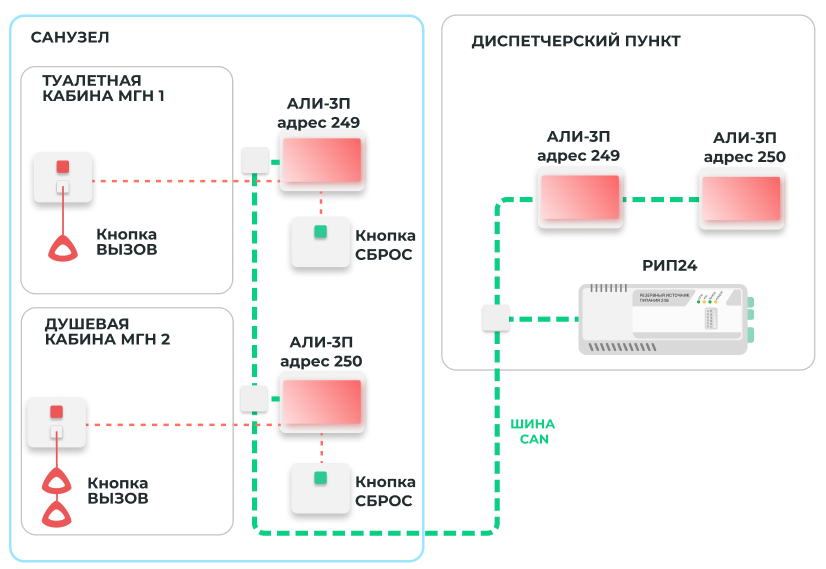

4. ОРГАНИЗАЦИЯ ОБРАТНОЙ СВЯЗИ С ДУШЕВЫМИ/САНУЗЛАМИ
– Кнопка «Вызов» подключенная к АЛИ-3П, дублирует кнопку «Вызов» АПУ-2НП с соответствующим адресом.
– При нажатии кнопки «Вызов» подключенной к АЛИ-3П, табло начинает мигать красным цветом, раздается звуковая сигнализация (опционально). Сигнал нажатия кнопки «Вызов», передается в диспетчерскую как сигнал нажатия кнопки «Вызов» на АПУ-2НП с соответствующим адресом.
– При ответе диспетчера (обслуживающего персонала) табло АЛИ-3П загорается зеленым цветом.
– После завершения сеанса переговорной связи с диспетчером, табло АЛИ-3П загорается красным цветом. Сброс индикации возможно осуществить ТОЛЬКО с помощью кнопки «Сброс» подключенной к АЛИ-3П (если кнопка «Сброс» не используется, то индикация отключится самостоятельно по истечении 3-хчасов).
Назначение светодиодных индикаторов
|
Световые индикаторы могут находиться в нескольких состояниях:
Погашен
Светится определенным цветом
Мигает определенным цветомСкорость и интенсивность мигания зависит от состояния устройства.
Состояние индикации АЛИ-3П в ПАССИВНОМ режиме
|
Состояние
|
Назначение
|
|
|
Норма / режим ожидания
|
 (1раз/1сек)
|
Вызов от АПУ-2НП*
|
|
|
Включена переговорная связь с АПУ-2НП
|
 |
Отключена переговорная связь с АПУ-2НП*
|
|
/ (Попеременно)
|
Отсутствует обмен по CAN–шине с Концентратором и АПУ-2НП с заданным адресом
|
 1раз/3сек
|
Отсутствует на CAN–шине устройства с заданным адресом
|
|
(4раза/1сек)
|
Сигнал «Пожарная опасность»
|
ИНДИКАЦИЯ РАБОТЫ С УП7.2 ИЛИ УП АП
Режим: 0
Подрежим: 1
Применяется совместно с УП7.2 и УП АП для индикации вызова и состояния переговорной связи с переговорными устройствами.

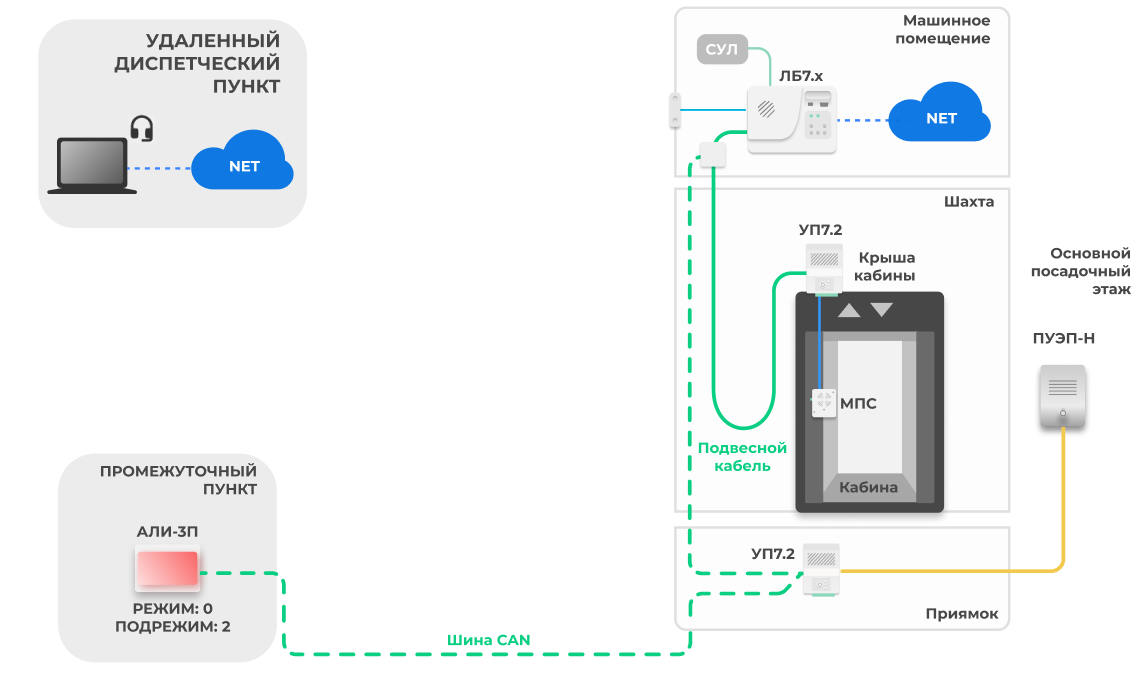

ИНДИКАЦИЯ РАБОТЫ ВСЕХ ДОСТУПНЫХ АПУ
Режим: 0
Подрежим: 2
Применяется совместно с АПУ-2НП для индикации вызова и состояния переговорной связи с переговорными устройствами.

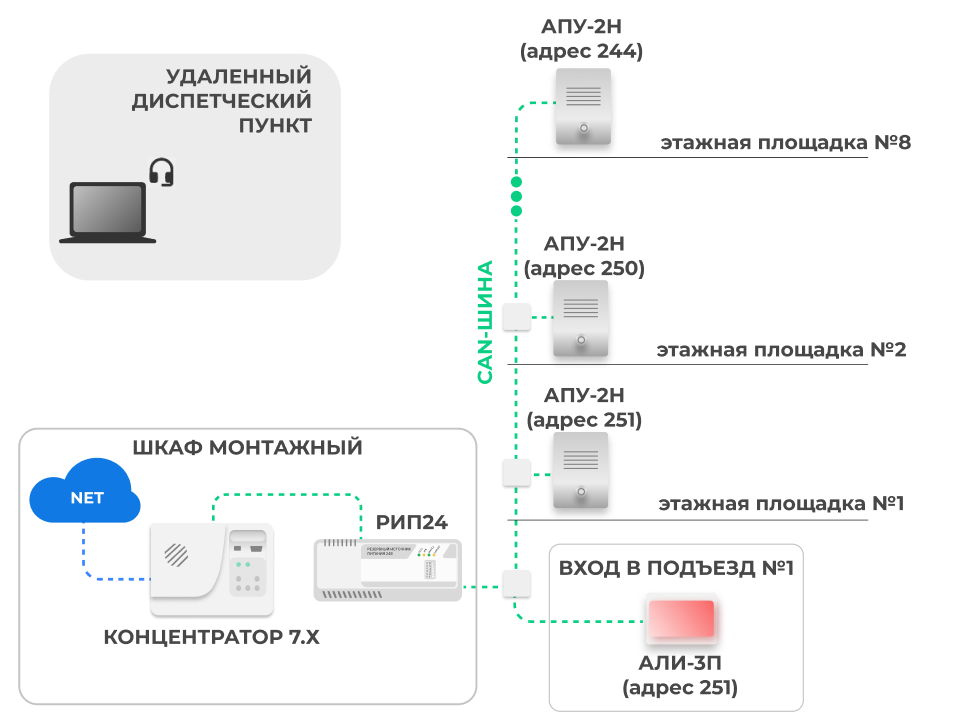

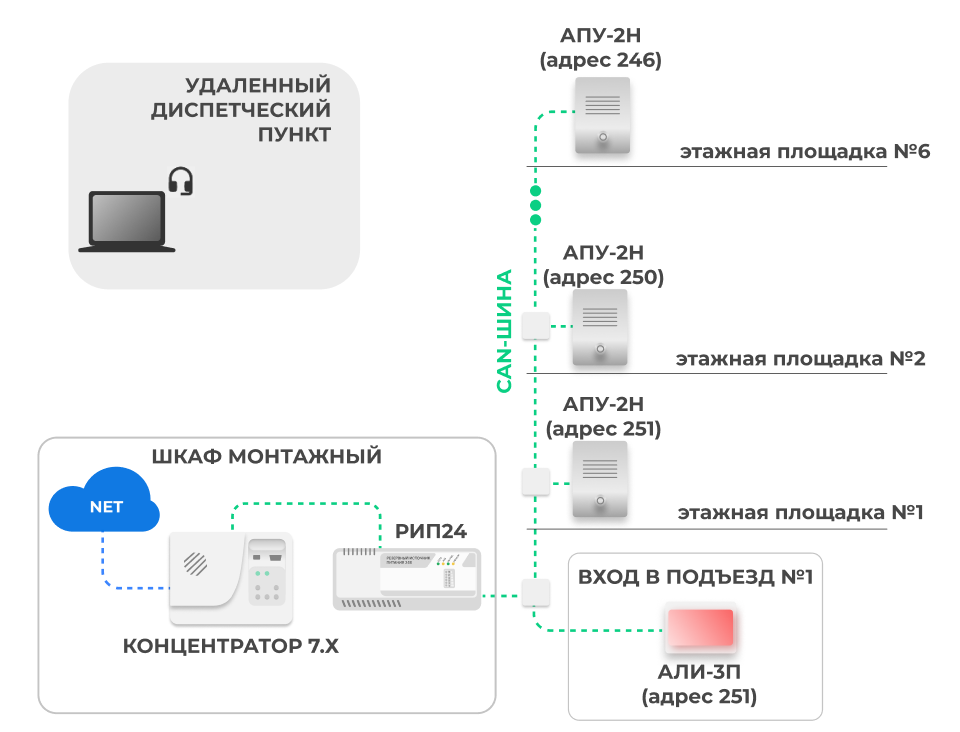

ИНДИКАЦИЯ РАБОТЫ ВЫБРАННОЙ ГРУППЫ АПУ-2Н (до 6 шт.)
Режим: 0
Подрежим: 3
Применяется совместно с АПУ-2Н для индикации вызова и состояния переговорной связи с выбранной группой переговорных устройств.
Таблица адресов устройств на шине CAN
|
№ группы
|
Адрес АПУ-2Н на шине CAN
|
Адрес АЛИ-3П на шине CAN
|
|
1
|
251
|
251
|
|
250
| ||
|
249
| ||
|
248
| ||
|
247
| ||
|
246
| ||
|
2
|
245
|
245
|
|
244
| ||
|
243
| ||
|
242
| ||
|
241
| ||
|
240
| ||
|
3
|
239
|
239
|
|
238
| ||
|
237
| ||
|
236
| ||
|
235
| ||
|
234
| ||
|
4
|
233
|
233
|
|
232
| ||
|
231
| ||
|
230
| ||
|
229
| ||
|
228
| ||
|
5
|
227
|
227
|
|
226
| ||
|
225
| ||
|
224
| ||
|
223
| ||
|
222
| ||
|
6
|
221
|
221
|
|
220
| ||
|
219
| ||
|
218
| ||
|
217
| ||
|
216
| ||
|
7
|
215
|
215
|
|
214
| ||
|
213
| ||
|
212
| ||
|
211
| ||
|
210
| ||
|
8
|
209
|
209
|
|
208
| ||
|
207
| ||
|
206
| ||
|
205
| ||
|
204
| ||
|
9
|
203
|
203
|
|
202
| ||
|
201
| ||
|
200
| ||
|
199
| ||
|
198
| ||
|
10
|
197
|
197
|
|
196
| ||
|
195
| ||
|
194
| ||
|
193
| ||
|
192
|

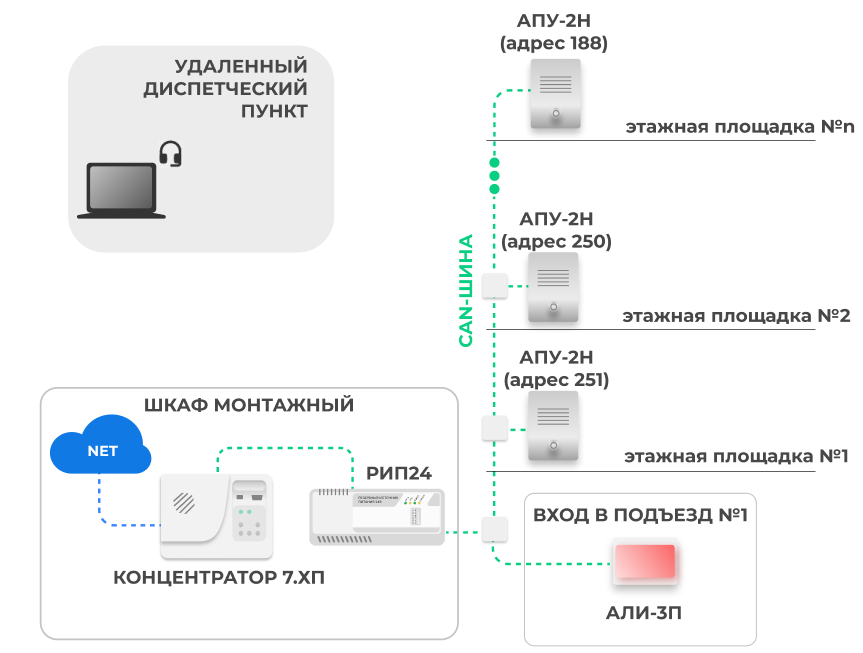

ИНДИКАЦИЯ РАБОТЫ ВЫБРАННОЙ ГРУППЫ АПУ-2Н (до 8 шт.)
Режим: 0
Подрежим: 4
Применяется совместно с АПУ-2Н для индикации вызова и состояния переговорной связи с выбранной группой переговорных устройств.
Таблица адресов устройств на шине CAN
|
№ группы
|
Адрес АПУ-2Н на шине CAN
|
Адрес АЛИ-3П на шине CAN
|
|
1
|
251
|
251
|
|
250
| ||
|
249
| ||
|
248
| ||
|
247
| ||
|
246
| ||
|
245
| ||
|
244
| ||
|
2
|
243
|
243
|
|
242
| ||
|
241
| ||
|
240
| ||
|
239
| ||
|
238
| ||
|
237
| ||
|
236
| ||
|
3
|
235
|
235
|
|
234
| ||
|
233
| ||
|
232
| ||
|
231
| ||
|
230
| ||
|
229
| ||
|
228
| ||
|
4
|
227
|
227
|
|
226
| ||
|
225
| ||
|
224
| ||
|
223
| ||
|
222
| ||
|
221
| ||
|
220
| ||
|
5
|
219
|
219
|
|
218
| ||
|
217
| ||
|
216
| ||
|
215
| ||
|
214
| ||
|
213
| ||
|
212
| ||
|
6
|
211
|
211
|
|
210
| ||
|
209
| ||
|
208
| ||
|
207
| ||
|
206
| ||
|
205
| ||
|
204
| ||
|
7
|
203
|
203
|
|
202
| ||
|
201
| ||
|
200
| ||
|
199
| ||
|
198
| ||
|
197
| ||
|
196
| ||
|
8
|
195
|
195
|
|
194
| ||
|
193
| ||
|
192
| ||
|
191
| ||
|
190
| ||
|
189
| ||
|
188
|

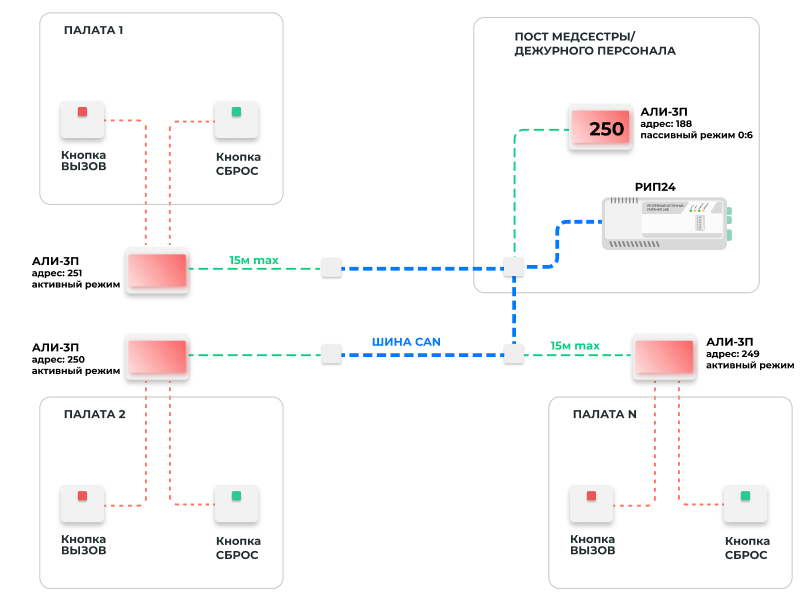

РЕЖИМ «КОНСЬЕРЖ»
Режим: 0
Подрежим: 5
Применяется совместно с АЛИ-3П в «Активном режиме», установленных возле палат, для отображения на мед. посту номера вызываемой палаты.
Нумерация палат определяется адресом АЛИ-3П на CAN-шине. Номер палаты соответствует адресу АЛИ-3П, установленной возле данной палаты.
ОСОБЕННОСТИ РАБОТЫ:
– При нажатии кн. «Вызов» в палате, на АЛИ-3П «активный режим» воспроизводится звуковой сигнал* и включается мигающая красная световая индикация.
– При нажатии кн. «Вызов» в палате, на АЛИ-3П «пассивный режим» (пост медсестры) воспроизведется звуковой сигнал* и отобразится номер вызываемой палаты.
– Если вызов не был сброшен, АЛИ-3П, работающая в пассивном режиме (пост медсестры), будет каждые 30 секунд повторно воспроизводить звуковой сигнал* и отображать номер вызывающей палаты до момента ручного сброса вызова или его автоматического сброса системой через 15 минут.
– Если после формирования вызова АЛИ-3П, работающая в активном режиме (палата), потеряет связь с CAN-шиной, то на АЛИ-3П, работающей в пассивном режиме (пост медсестры), будет включена мигающая зелено-красная световая индикация, сигнализирующая о потере связи с устройством, с которого ранее поступил вызов.
Примечание
– ОБЯЗАТЕЛЬНА установка «TRM» - терминаторов на оконечных устройствах шины CAN.
Подробнее о шине CAN
– Номера вызываемых палат отображаются в соответствии с адресами АЛИ-3П на CAN-шине. При одновременном поступлении нескольких вызовов их обработка осуществляется в соответствии с приоритетом адресов устройств на CAN-шине. Наивысший приоритет имеет АЛИ-3П с адресом 251, соответствующая палате № 1.
|
РЕЖИМ «КОНСЬЕРЖ_2»
Режим: 0
Подрежим: 6
Применяется совместно с АЛИ-3П в «активном режиме», установленных возле палат, для отображения на мед. посту номера вызываемой палаты.

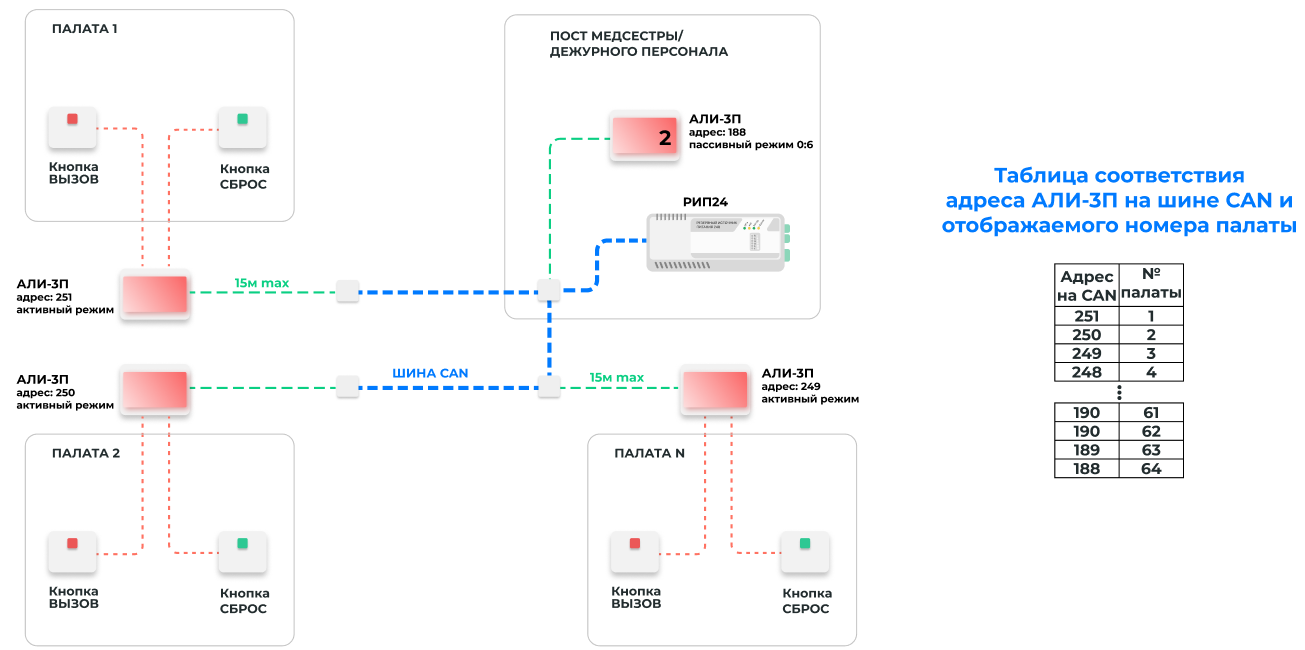

Нумерация палат определяется адресом АЛИ-3П на CAN-шине. Соответствие адреса АЛИ-3П на CAN-шине отображаемому номеру палаты приведено в таблице соответствия.
ОСОБЕННОСТИ РАБОТЫ:
– При нажатии кн. «Вызов» в палате, на АЛИ-3П «активный режим» воспроизводится звуковой сигнал* и включается мигающая красная световая индикация.
– При нажатии кн. «Вызов» в палате, на АЛИ-3П «пассивный режим» (пост медсестры) воспроизведется звуковой сигнал* и отобразится номер вызываемой палаты.
– Если вызов не был сброшен, АЛИ-3П, работающая в пассивном режиме (пост медсестры), будет каждые 30 секунд повторно воспроизводить звуковой сигнал* и отображать номер вызывающей палаты до момента ручного сброса вызова или его автоматического сброса системой через 15 минут.
– Если после формирования вызова АЛИ-3П, работающая в активном режиме (палата), потеряет связь с CAN-шиной, то на АЛИ-3П, работающей в пассивном режиме (пост медсестры), будет включена мигающая зелено-красная световая индикация, сигнализирующая о потере связи с устройством, с которого ранее поступил вызов.
Примечание
– ОБЯЗАТЕЛЬНА установка «TRM» - терминаторов на оконечных устройствах шины CAN.
Подробнее о шине CAN
– Номера вызываемых палат отображаются в соответствии с адресами АЛИ-3П на CAN-шине. При одновременном поступлении нескольких вызовов их обработка осуществляется в соответствии с приоритетом адресов устройств на CAN-шине. Наивысший приоритет имеет АЛИ-3П с адресом 251, соответствующая палате № 1.
|
КОНФИГУРИРОВАНИЕ РЕЖИМА «0»/«1»
|
Перед использованием АЛИ-3П, необходимо задать адрес устройству на шине CAN с помощью DIP-переключателей «SW2», в соответствии с таблицей адресов
|
РЕЖИМ
|
DIP-переключатели «SW3»
| |||||
|
«А0»
|
«А1»
|
«А2»
|
«А3»
|
«А4»
| ||
|
Пассивный
|
«0»
|
0
|
0
|
0
|
0
|
0/1
|
|
Активный
|
«1»
|
1
|
0
|
0
|
0
|
0/1
|
|
Работа с ЛБ7.Х
|
«2»
|
0
|
1
|
0
|
0
|
0/1
|
|
Больничный
|
«3»
|
1
|
1
|
0
|
0
|
0/1
|
|
Специальный
|
«4»
|
0
|
0
|
1
|
0
|
0/1
|
0 – DIP-переключатель установлен «вниз»
1 – DIP-переключатель установлен «вверх»
«А4» – 0 – звук ВКЛЮЧЕН (установлено по умолчанию)
«А4» – 1 – звук ВЫКЛЮЧЕН
Далее перейдите к конфигурированию ПОДРЕЖИМА
